Fabricante de China Gantry móvil CNC Vigas 3D Línea de perforación

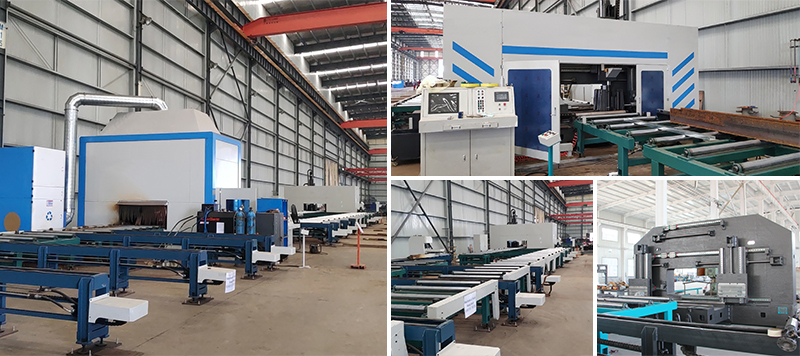

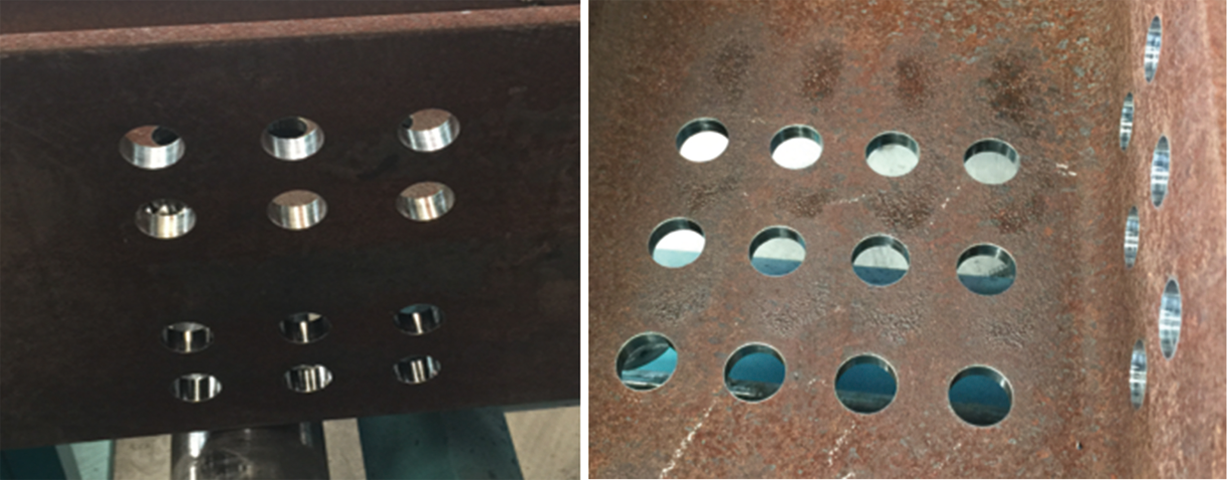

Descripción del producto Fabricante de China Gantry móvil CNC Vigas 3D Línea de perforación Esta máquina se usa ampliamente en edificios de gran altura, puentes, calderas de central eléctrica, garajes tridimensionales, plataformas de pozos de petróleo en alta mar, construcción de plantas, industria de estructura de acero. \ N. Características del equipo Materiales de la pieza de trabajo aplicable: Acero al carbono, acero inoxidable. Incluido (en el transportador de alimentación, unidad de perforación, transportador de alimentación) \ nit se transmite a la unidad de perforación a través de cada tabla de rodillos de transferencia, y se utilizan tres grupos de taladros eléctricos para perforar el Tres lados del perfil de acero para lograr el diseño de procesamiento en frío del grupo de agujeros de la placa de conexión de acero de perfil. \ N

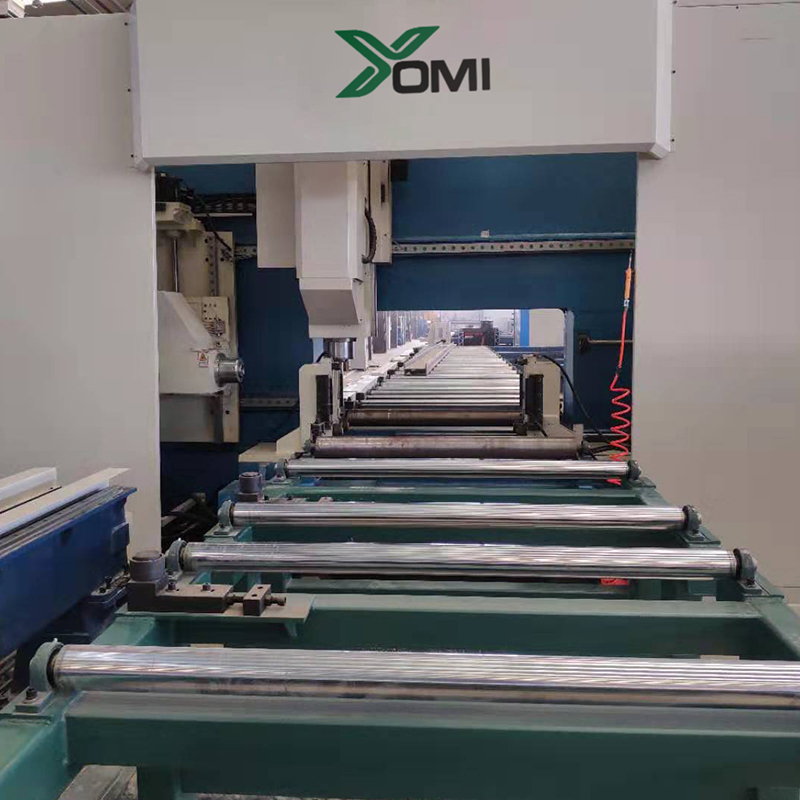

Drilling Unit	It is mainly composed of flange fixing mechanism and moving side pressure mechanism, workstation frame type device, three sets of power mechanism, etc. The structural foundation of the chassis cement is pre-buried to ensure high-speed operation.

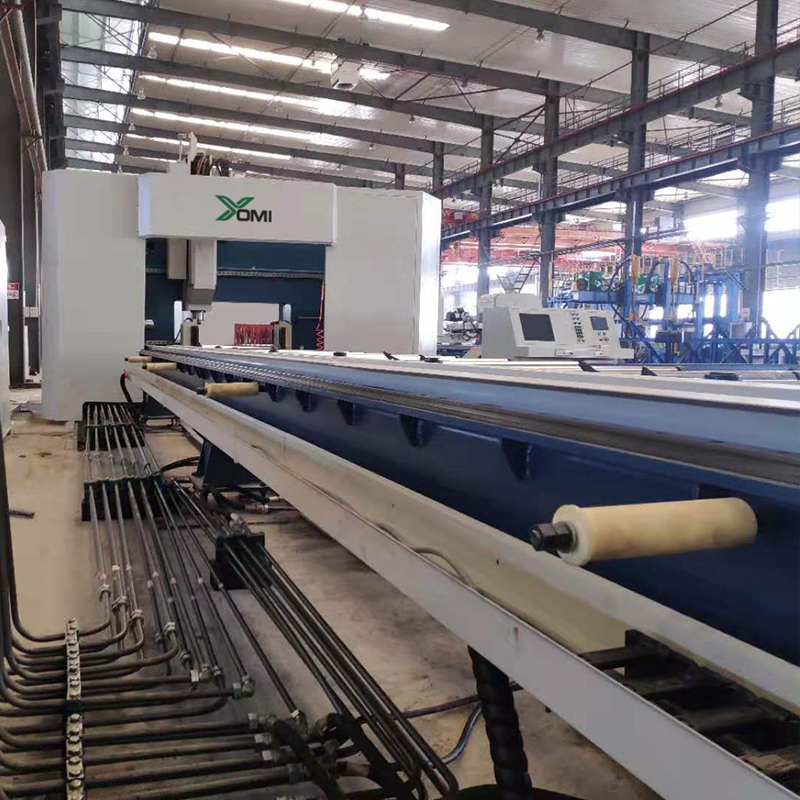

Roller Frame	It mainly consists five sets of roller frames, unpowered rollers and side positioning wheels. When the raw material is placed in the roller frame, the workpiece is sent to the side reference, then workpiece feeding accuracy is guaranteed.
Feeding Trolley and Trolley track	Servo motor is used to control the feeding trolley to complete H beam positioning and clamping device. Different files are driven by AC motor to lift the clamping device to the file positioning point for pneumatic clamping.

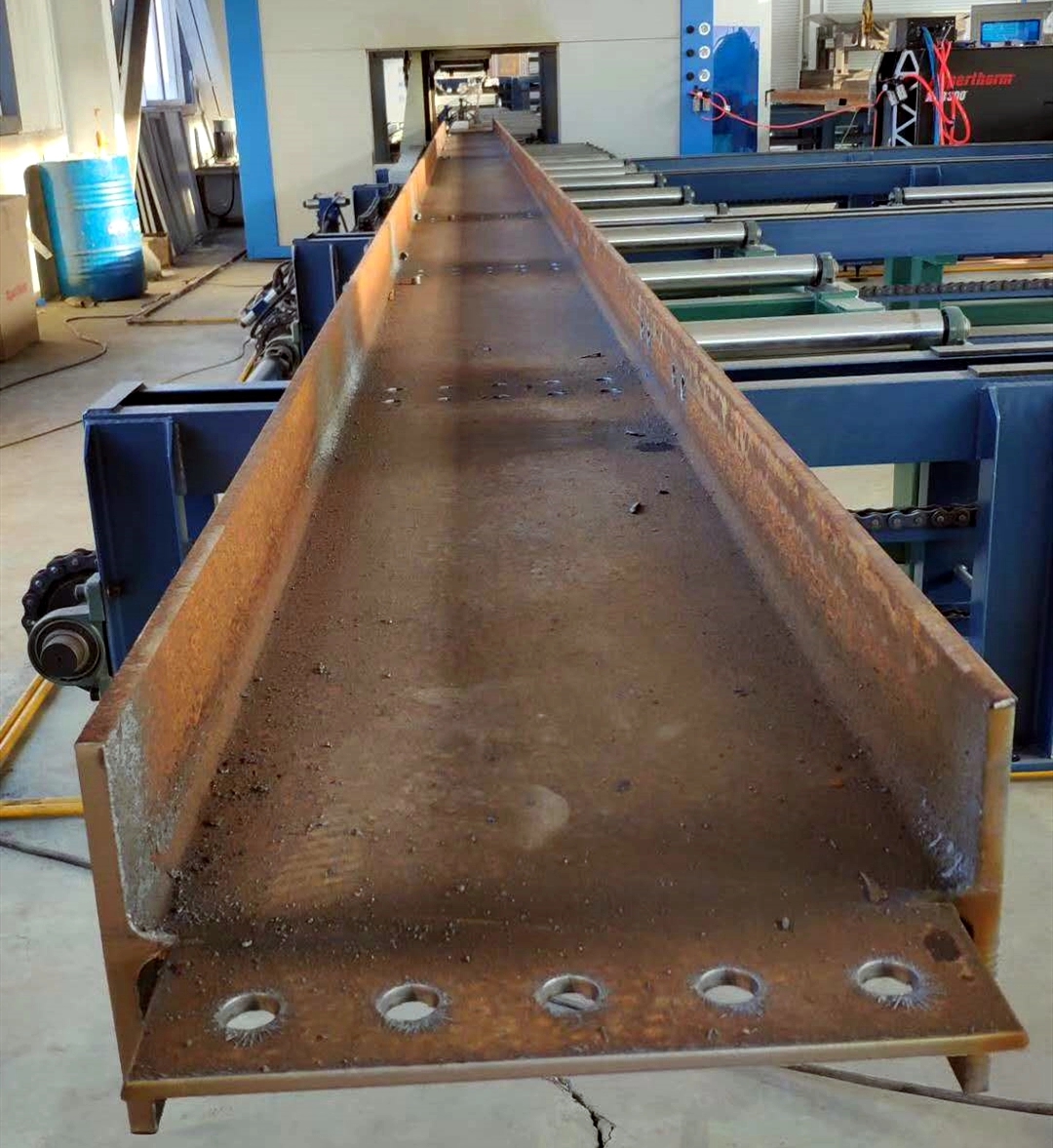

Finished Workpiece Receiving Station	Roller frame and power roller includes AC motor conveying device. The workpiece extends from cutting unit and placed on the power roller. The power roller is driven by motor to rotate workpiece, and the workpiece is pushed out of material table, and then finished material are processed by four sets of trolleys and directly output and stored.
Basic Configuration and Function of Control system	Support TEKLA 3D software DSTV file, directly output processing program. Control system function: The system has humanized interactive interface and it is easy to operate;

Parámetros técnicos

Item	Parameter
Working range	150*80mm~1250*600mm
Maximum thickness of workpiece	40mm
Maximum drilling diameter	￠40mm
Spindle motor power	15KW
Spindle speed (stepless speed regulation)	30～6000r/min
Effective feed length	12m/15m
Feed speed	10-5000mm/min
Precision	Adjacent hole distance (<640mm) error within ±0.5mm Adjacent hole group hole distance (>640mm) error ±1.0mm/10000
Control 10 axes	X axis: web middle side positioning axis
		Y axis: web middle side spindle rotation axis
		Z axis: web middle side feed axis
		U-axis: flange fixed-side positioning axis
		V-axis: flange fixed-side spindle rotation axis
		A-axis: flange fixed side feed axis
		B axis: flange moving side positioning axis
		C axis: flange moving side spindle rotating shaft
		W axis: flange moving side feed axis
		S-axis: external pipe axial horizontal feed axis
Positioning CNC axis moving speed	10～9000mm/min
Feed CNC axis moving speed	10～9000 mm/min

Muestra Embalaje y envío Detalles de empaquetado: Servicio de venta de paquete de envío estándar 1. Garantía de un año para Whole Machine \ N2. Hemos experimentado un equipo de servicio postventa, podemos enviar video o archivo de instalación a los clientes y la instalación de GUID para máquinas fáciles de operar y también podemos organizar a nuestros ingenieros para visitar el sitio del cliente para obtener instalación y capacitación para máquinas complicadas. \ N3. El stock completo de repuestos y comsumbles tiene un precio competitivo. Ottles en todas las formas. Introducción a la empresa Yomi es profesional en la máquina de corte CNC impulsada por Plasma y Oxy-Fuel. Desde la máquina de corte de placas básica, la máquina de corte de plasma CNC de pórtico, la máquina de corte de plasma CNC de mesa y la máquina de corte de plasma CNC portátil, Yomi también lidera al fabricante en la máquina de corte de tubería y perfil, desde el corte de tubería y el biselado, el corte de tubos y el biselado, el haz/ángulo/ángulo de la viga/ángulo Acero/ canal de acero/ procesamiento plano de buld. Al desarrollar nuestro propio sistema y software en perfiles 3D, Yomi se convierte en la marca principal en el corte de metales con precios competitivos y productos profesionales. Vista de productos relacionados Más >> Recomendado por la máquina de explosión de disparo de haz H soldadura de SellerCnc para acero $ 45,000.00 - $ 58,000.00 / Piece1.0 Piecescnc Máquina de tapping Machine de metal enrutador de metal $ 32,001.00 / Piece1 Piece Procesamiento de perfil de tubería de viga Procesamiento de muescas de perforación de muesca para estructura de acero $ 185,000.00 - $ 190,000.00 /00. Piece1 Tipo de pieza Piecontry CNC Plasma CNC Plasma y Oxy -Fuel Machine por 30 mm $ 5,000.00 - $ 8,000.00 / Piece1.0 Venta de fiestas 20T 360 grados Tipo de cadena Gurn Rotator CNC Máquina de giro $ 5,800.00 - $ 6,500.00 / Piece1.0 Piezas FAQ 1. Qué tipo de después- After- Servicio de ventas ¿Puede su empresa suministrar? Garantía de un año para una máquina de soldadura completa. Enviaremos repuestos de forma gratuita durante el período de garantía. Sobre la Junta principal, podemos suministrar un servicio Long Long. 2. ¿Puede suministrar servicio OEM? Sí, podemos proporcionar un servicio OEM. 3. ¿Qué es el tiempo de entrega? Entregaremos los bienes dentro de los 15-20 días laborales posteriores al pago recibido. 4. ¿Cuál es su plazo de pago? Podemos aceptar T/T, Western Union, L/C, AliExpress Fuprow, tarjeta de crédito.

Grupos de Producto : Máquina de perforación CNC
